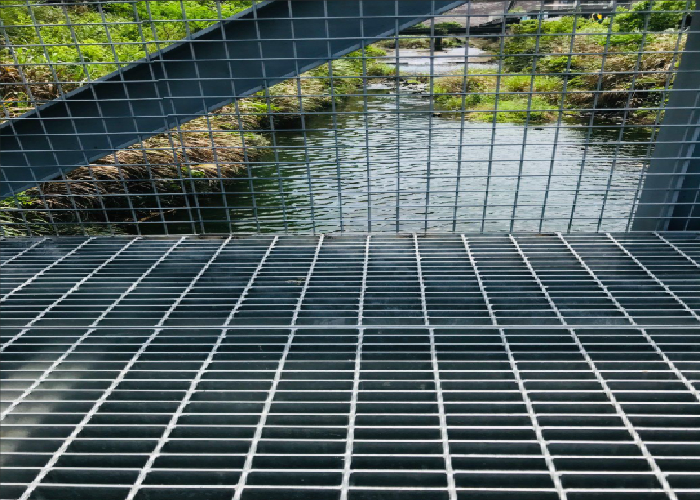

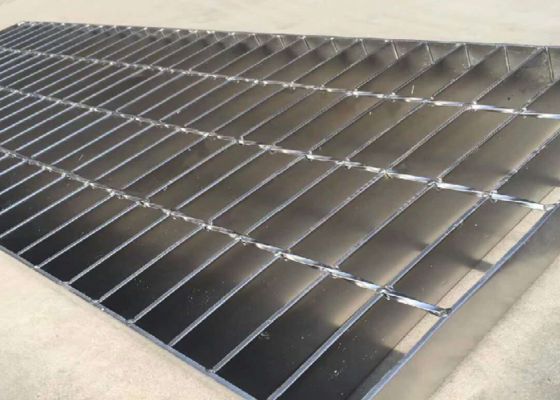

Μοντωδική σιδηροτροχιά πεζοδρόμου από χάλυβα Γρήγορη εγκατάσταση Ανθεκτικός στη διάβρωση Κατηγοριοποιημένο φορτίο
Το Modular Steel Walkway Grating είναι ένα προκατασκευασμένο σύστημα δαπέδου ασφαλείας που έχει σχεδιαστεί για γρήγορη εγκατάσταση στο χώρο, προβλέψιμη απόδοση φορτίου και μακροχρόνια αντοχή.Ειδικά σχεδιασμένα για την κατασκευή οχημάτων με κινητήρα, μειώνει την εργασία εγκατάστασης και τον χρόνο στάσης λειτουργίας, παρέχοντας ταυτόχρονα αξιόπιστη αντοχή στην ολίσθηση, αποστράγγιση και εξαερισμό.Αυτό το πλέγμα εξισορροπεί την αντοχή με τη χρησιμότητα..
Τεχνικές προδιαγραφές
| Άρθρο |
Τυπικές επιλογές |
| Υλικό |
Ατσάλι άνθρακα, Ατσάλι γαλβανισμένο, Ατσάλι ανοξείδωτο 304/316, διπλό |
| Προφίλ ράβδου ρυμουλκούμενου |
Πλατεία ράβδος 25×5 mm έως 60×8 mm, Δαχτυλιδής ράβδος, I-ράβδος |
| Τύπος διασταυρούμενης ράβδου / συγκόλλησης |
Ζυγισμένα / κλειδωμένα με πρέσα / με νιφέτα |
| Μέγεθος πίνακα |
500 × 1000 mm, 1000 × 2000 mm, 1000 × 3000 mm, προσαρμοσμένο |
| Κεραυλικός πυκνός |
25 mm, 30 mm, 40 mm (άλλα κατόπιν αιτήματος) |
| Περικυκλωτικό ύφος |
50 mm, 100 mm |
| Τελεία επιφάνειας |
Ζαλβανισμός θερμής βύθισης, επιχρίωση από ψευδάργυρο, επωξικό χρώμα, χρώμα σκόνης |
| Κατηγορία φορτίου |
Μόνο για πεζούς / Πεζοί + ελαφρύ εξοπλισμό / Δυναμικό ανελκυστήρα |
| Λεπτομέρειες άκρου |
Τριχόχρονη άκρη / ενισχυμένο πλαίσιο / επίπεδη φλάντσα |
| Τυπικό πάχος |
Μονάδα ράβδου ρυμουλκούμενου 4-8 mm |
Βασικά χαρακτηριστικά του σχεδιασμού
- Μονωδικές οθόνες: Η διασύνδεση του σχεδιασμού ή των συσσωρευτών ζεύξης επιτρέπει την ταχεία εγκατάσταση και αφαίρεση για συντήρηση.
- Προετοιμασμένοι βαθμοί φορτίου: Τα πάνελ έχουν το ίδιο μέγεθος και το ίδιο προφίλ ράβδου ώστε να ανταποκρίνονται στα καθορισμένα φορτία kN/m2 - σαφή δεδομένα απλοποιούν την τεχνική έγκριση.
- Προστασία από τη διάβρωση: Τα συστήματα ζεστού γαλβανισμού ή εποξειδίου παρατείνουν τη διάρκεια ζωής σε εξωτερικά ή διαβρωτικά περιβάλλοντα.
- Διαλογές κατά του γλιστρίματος: Τριχωτές ράβδοι, ανυψωμένα μοτίβα λακκούβων ή επιχρίσεις που εφαρμόζονται σε σκόνη είναι διαθέσιμες για λιπαρές ή υγρές ζώνες.
- Υπηρεσιμότητα: Τα μεμονωμένα πάνελ μπορούν να αντικατασταθούν χωρίς να κόβονται γειτονικές τομές, μειώνοντας το κόστος επισκευής.
Οφέλη
- Ταχύτητα εγκατάστασης- Η μοντελοποιημένη προσέγγιση μειώνει τον χρόνο συγκόλλησης και σκαλωμάτων.
- Προβλέψιμη απόδοση- Η μηχανική ανοχή και οι πίνακες φορτίου ελαχιστοποιούν τον κίνδυνο σχεδιασμού.
- Λιγότερο κόστος κύκλου ζωής- Αξιοπεποίθηση και εύκολη αντικατάσταση χαμηλότερο συνολικό κόστος ιδιοκτησίας.
- Η Ασφάλεια Πρώτα- Μειωμένοι κίνδυνοι, καθορισμένη αντίσταση γλίστρου και καθαρές διαδρομές αποχέτευσης.
- Ευελιξία σχεδιασμού- Μπορεί να ενσωματωθεί με χειροπέδες, πλακέτες δακτύλων και καταπακτή.
Εφαρμογές
Περπατητές και πλατφόρμες εργοστασίων, επιπέδες μεσογείου, διαδρόμους πρόσβασης, διαδρόμους εξυπηρέτησης στην οροφή, κατάστρωμα πλοίων, εγκαταστάσεις πετρελαίου και φυσικού αερίου, εγκαταστάσεις επεξεργασίας νερού, διαδρόμους στάθμευσης και γέφυρες πεζών.
Συστήματα κατασκευής
- Επιλογή πρώτης ύλης και ευθυγράμμιση.
- Μείωση της ακρίβειας των ράβδων και των διασταυρούμενων ράβδων των ρυμουλκούμενων.
- Ζύγιση/απαγχονισμός/ριβώσεις υπό ελεγχόμενο σχοινί για τη διασφάλιση ομοιόμορφης επίπεδης επιφάνειας του πάνελ.
- Σκουπίδια ή συγκόλληση πλαισίου για στρεβλωτική δυσκαμψία.
- Επεξεργασία επιφάνειας (καθαρισμός/χρωματισμός) και δοκιμή φορτίου ανά παρτίδα.
- Ταυτοποίηση με αριθμό μέρους, υλικό και ικανότητα φορτίου.
Οδηγίες εγκατάστασης
- Χρησιμοποιήστε τα παρεχόμενα κιτ συμπίεσης ή τους βρόχους κατά της βύθισης για μια καθαρή τελική επιφάνεια.
- Διατηρείται το καθορισμένο κενό για τη θερμική κίνηση (συνήθως 3-5 mm).
- Παροχή κατάλληλης απόστασης υποστήριξης ανά πίνακα ονομαστικής φόρτωσης.
- Για τις περιοχές βαρέων φορτίων ή οχημάτων χρησιμοποιήστε ενισχυμένες άκρες και αδιάλειπτες δομές στήριξης.
Συντήρηση & Αντικατάσταση
Η τακτική επιθεώρηση για ζημιές της επικάλυψης και η απομάκρυνση των συντριμμιών διατηρεί τη βέλτιστη απόδοση.Συνιστώνται αναπροσαρμογές της επικάλυψης σε ζώνες υψηλής φθοράς.
Η συσκευασία και ο χρόνος προετοιμασίας
Τα πάνελ στοιβάζονται με διαχωριστικά ξύλου, τυλιγμένα σε προστατευτικό φιλμ και στερεωμένα σε παλέτες ή χάλυβα.Διατίθενται κιβώτια εξαγωγής και επισήμανση.
Πιστοποιητικά και τεκμηρίωση
Η συμμόρφωση με τους τοπικούς κώδικες οικοδομής και τα πρότυπα OSHA / EN μπορεί να υποστηριχθεί μέσω μηχανικής τεκμηρίωσης.
Συχνές Ερωτήσεις
Ε: Μπορώ να έχω προσαρμοσμένα μεγέθη πάνελ για καμπύλες πεζοδρόμους;
Α: Ναι, μπορούμε να προμηθεύσουμε διαμορφωμένα πάνελ και διαχωρισμένα τόξα για να ταιριάζουν σε καμπυλωτές διαδρομές.
Ε: Παρέχετε εξαρτήματα εγκατάστασης;
Α: Ναι, μπορούν να προμηθευτούνται κιτ συμπίεσης, μπουλόνια άγκυρας και ράβδοι.
Ε: Ποιο είναι το φινίρισμα για τις παράκτιες περιοχές;
Α: Συνιστάται ζεστή γαλβανίωση με επίδραση επωξικής επικάλυψης ή ανοξείδωτου χάλυβα 316.
