Βιομηχανικά μεταλλικά κυματοειδή συσκευαστικά μέσα θερμικού διαχωρισμού υψηλής χωρητικότητας

Βιομηχανικές κυματοειδείς συσκευασίες μετάλλων - Μέσα θερμικού διαχωρισμού υψηλής χωρητικότητας

Σύνοψη του προϊόντος:

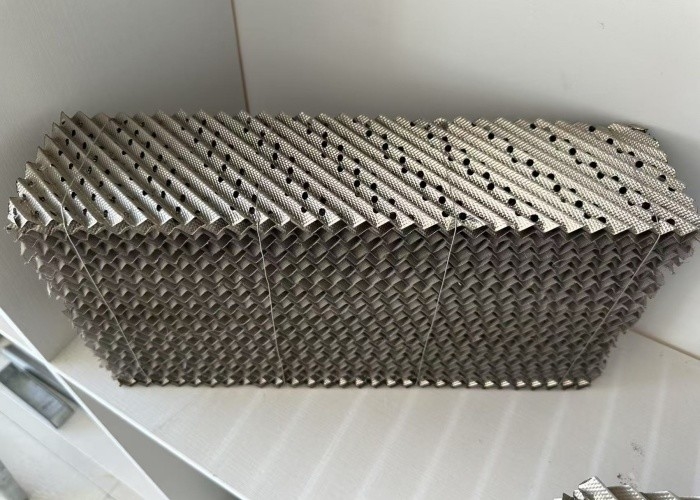

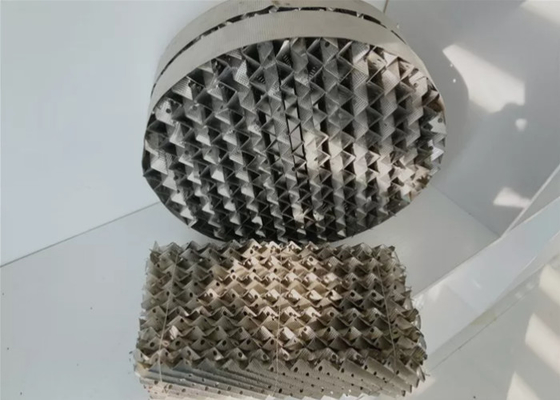

Η βιομηχανική μας μεταλλική κυματοειδή συσκευασία είναι σχεδιασμένη για υψηλής απόδοσης μεταφορά μάζας σε απαιτητικές διαδικασίες διαχωρισμού.Αυτή η δομημένη συσκευασία παρέχει εξαιρετική επαφή ατμού με υγρό, διατηρώντας χαμηλή πτώση πίεσης, καθιστώντας την ιδανική για απόσταξη., απορρόφηση και απομάκρυνση στήλες σε πετροχημικές, φαρμακευτικές και περιβαλλοντικές εφαρμογές.

Τεχνικό δελτίο δεδομένων:

Χαρακτηριστικά:

1Ανώτερη αποδοτικότητα μεταφοράς μάζας

• Μεγάλη επιφάνεια (250-750 m2/m3) μεγιστοποιεί την επαφή με την επιφάνεια
• Η βελτιστοποιημένη γωνία κύλισης (45°-60°) βελτιώνει την κατανομή του υγρού
• Θεωρητικά στάδια έως 5-8 ανά μέτρο ανάλογα με τη διαμόρφωση

2Λειτουργία υψηλής χωρητικότητας

• Ο συντελεστής χωρητικότητας (Cs) 0,05-0,12 m/s μειώνει τις απαιτήσεις διάμετρου στήλης
• Το σημείο πλημμύρας είναι 15-20% υψηλότερο από την τυχαία συσκευασία
• Διαχειρίζεται συντελεστές F έως 3,5 Pa·5

3. Αειφόρος οικοδόμηση

• Διατίθεται σε ανοξείδωτο χάλυβα 304/316/410
• Ειδικά κράματα (Hastelloy®/Monel®) κατόπιν αιτήματος
• 0.1-0.2mm πάχος φύλλου ισορροπεί την αντοχή και την αποτελεσματικότητα

4Επαγγελματικά πλεονεκτήματα

• Πτώση πίεσης 30-50% χαμηλότερη από τα δίσκια
• HETP τόσο χαμηλά όσο 150 mm για αιχμηρούς διαχωρισμούς
• Μειώνει το κόστος ενέργειας κατά 20-40% σε σύγκριση με την συμβατική συσκευασία

Εφαρμογές:

1Πετροχημική βιομηχανία

• Κλασματοποίηση αργού πετρελαίου
• Στήλες διαίρεσης ναφθάνης
• Καθαρισμός αιθυλενογλυκόλης

2Χημική μεταποίηση

• Απορρόφηση οξέος αερίου (CO2/H2S)
• Πύργοι ανάκτησης διαλυτών
• Καλή χημική απόσταξη

3Περιβαλλοντική

• Συστήματα απομάκρυνσης των ΑΟΧ
• Μηχανές αποτρίχωσης λυμάτων
• Αποσύλφρωση καυσαερίων

4Φαρμακευτική

• Αποστάλωση με διαλύτες υψηλής καθαρότητας
• Συγκέντρωση αιθέριας ελαίου
• Στήλες διαχωρισμού API

Συστήματα κατασκευής:

1. Επιλογή υλικού

• Στρογγυλοειδή από ανοξείδωτο χάλυβα
• Επαλήθευση πάχους με υπερηχογράφηση (± 0,005 mm)

2. Σχηματισμός κυματισμού

• Υδραυλικός πρέσος με έλεγχο CNC με επαναληψιμότητα < 0,05 mm
• Ανεκτικότητα γωνίας ±0,5°

3. Επεξεργασία επιφάνειας

• Ηλεκτροφώτιση (Ra≤0,4μm για την αντοχή στην μόλυνση)
• Προαιρετική επικάλυψη από PTFE για οξείες υπηρεσίες

4Συνεδρίαση

• Ρομποτική στοίβαση με ακρίβεια ευθυγράμμισης 0,1 mm
• Έλεγχος της ατμόσφαιρας

5. Ελέγχος ποιότητας

• 3D σάρωση για επαλήθευση της γεωμετρίας
• Δοκιμασία ροής σε πιλοτική στήλη (συγκρότηση 1:1)
• Πιστοποίηση υλικών

Γενικά ερωτήματα:

Ε: Για ποιο σκοπό χρησιμοποιείται αυτή η συσκευασία;
Α: Βοηθά να διαχωριστούν τα υγρά και τα αέρια σε χημικούς πύργους (όπως η διύλιση πετρελαίου ή η επεξεργασία νερού).

Ε: Ποια υλικά είναι διαθέσιμα;
Α: Το πρότυπο είναι το ανοξείδωτο χάλυβα (304/316), αλλά προσφέρουμε επίσης ειδικά μέταλλα για σκληρές χημικές ουσίες.

Ε: Είναι δύσκολη η εγκατάσταση;
Α: Δεν υπάρχει ′′ σε εύκολα στοιβάσιμα τμήματα με οδηγίες.

Ε: Μπορώ να έχω ένα δείγμα;
Α: Ναι ∙ μικρά τεστ διαθέσιμα για αξιολόγηση.

Γιατί να Επιλέξετε τις Συσκευές μας;
Προσαρμοσμένα σχέδια: Προσαρμοσμένα μοτίβα κυμάτων για τη διαδικασία σας.

Τεχνική υποστήριξη: μοντελοποίηση CFD για πρόβλεψη της απόδοσης.

Ζητήστε δείγματα με τις λειτουργικές σας παραμέτρους για δωρεάν ανάλυση απόδοσης!
