SS 304 δομημένη μέταλλο συσκευασία 250Y 500Y για τη διανομή υγροποιημένου αερίου

Δομημένη μέταλλο συσκευασία SS 304 για τη διανομή υγροποιημένου αερίου 250Y 500Y

Δομημένη μέταλλο εισαγωγή συσκευασίας συσκευασίας

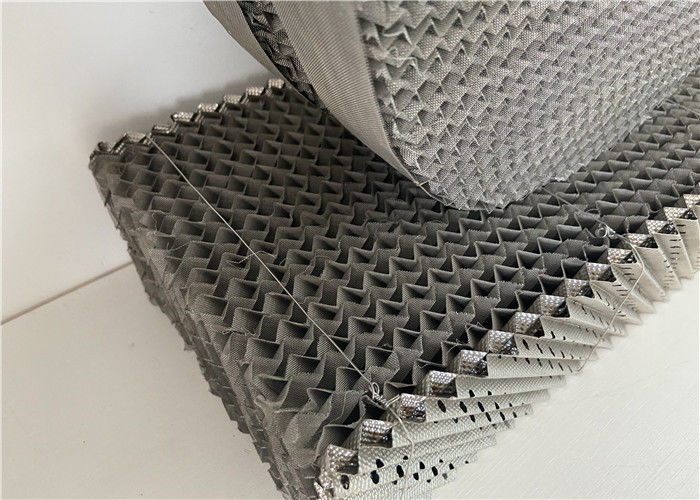

Δομημένη η μέταλλο συσκευασία αποτελείται από το διατρυπημένο πιάτο με corrugation καναλιών στην επιφάνεια, και παραμένει χαρακτηριστικό γνώρισμα δομών της συσκευασίας γάζας καλωδίων μετάλλων.

Η συσκευασία πύργων δομών μετάλλων ενισχύει την ομοιόμορφες υγρές διανομή και την επιφάνεια βρέχοντας τη δυνατότητα, η οποία αυξάνει την αποδοτικότητα μαζικής μεταφοράς. Δομημένη η μέταλλο συσκευασία έχει το χαρακτηριστικό γνώρισμα της συγκεκριμένης μεγάλης, κενής αναλογίας επιφάνειας πλήρους και του φωτισμού βάρους Δηλητηριάστε με αέρια την ανειλικρίνεια πορειών μικρή και κανονική, πτώση πίεσης χαμηλή Ακτινωτή καλή, υγροποιημένου αερίου επαφή διάχυσης ικανοποιητική.

Δομημένη μέταλλο εφαρμογή συσκευασίας

εξαεριστήρες νερού 1.Sea

perification αερίου 2.Waste, ξήρανση και αέριο, υδροδιαλυτά absorbors διαλυτών

3.HCL και παραγωγή H2S

4.Air χωρισμός

5.Strippers

6.Vacuum και ατμοσφαιρικό fractionator αργού πετρελαίου

7.Negative πίεση, κανονικές πίεση και pressurization λειτουργία

8.Liquid εξαγωγή

το νερό 9.Ethylene αποσβήνει τον πύργο

Δομημένα μέταλλο πλεονεκτήματα συσκευασίας

1. Η πτώση πίεσης της δομημένης συσκευασίας είναι σημαντική

Δεδομένου ότι η υγροποιημένου αερίου διφασική επαφή μεμβρανών στη δομημένη συσκευασία είναι διαφορετική από τη βράζοντας επαφή των δύο φάσεων στο δίσκο κόσκινων, η πτώση πίεσης του συσκευασμένου πύργου είναι μόνο 1/4 έως 1/6 του δίσκου κόσκινων. Παραδείγματος χάριν, η λειτουργούσα αντίσταση του πύργου στη δομημένη συσκευασία είναι kPa 3.5-4.2, η λειτουργούσα πίεση στο κατώτατο σημείο είναι kPa μόνο 35-45, ο χαμηλότερος πύργος ακόμα ακόμα χρησιμοποιεί τον πύργο δίσκων κόσκινων, και τη λειτουργούσα αντίσταση δεν αλλάζουν, έτσι η λειτουργούσα πίεση του χαμηλότερου πύργου μειώνεται αντίστοιχα από 0,05~ 0,06 MPA, γενικά 0,44 έως 0,48 MPA, έτσι ώστε η δύναμη άξονων του αεροσυμπιεστή μπορεί να μειωθεί από 5% σε 7%.

2. Υψηλή αποδοτικότητα του δομημένου χωρισμού συσκευασίας

Όσο χαμηλότερη η λειτουργούσα πίεση της ανώτερης στήλης, όσο μεγαλύτερος ο χωρισμός του οξυγόνου, του αζώτου και του αργού, ειδικά του χωρισμού του οξυγόνου και του αργού. Γενικά, ο ρυθμός εκχύλισης του οξυγόνου μπορεί να αυξηθεί από 1% σε 3%, και ο ρυθμός εκχύλισης του αργού μπορεί να αυξηθεί από 5%. 10%, η πρακτική έχει αποδείξει ότι ο ρυθμός εκχύλισης οξυγόνου του εξοπλισμού χωρισμού αέρα έχει φθάσει περισσότερο από 99%, και ο ρυθμός εκχύλισης του αργού έχει φθάσει περισσότερο από 80%.

Ο ρυθμός εκχύλισης της στήλης απόσταξης εξαρτάται σε μεγάλο βαθμό από το ποσό αέρα επέκτασης που εισάγει την ανώτερη στήλη, ειδικά για το ρυθμό εκχύλισης του αργού, έτσι η ισεντροπική αποδοτικότητα του turboexpander και του υπερπληρωτή βελτιώνονται συνεχώς. Η αναλογία είναι το κλειδί στην αύξηση του ρυθμού εκχύλισης της στήλης απόσταξης.

3. Η κανονική συσκευασία έχει μια μικρή υγρή ικανότητα εκμετάλλευσης

Ο όγκος της δομημένης συσκευασμένης στήλης είναι γενικά μόνο 1% σε 6% του όγκου στηλών, ενώ η ικανότητα εκμετάλλευσης της στήλης κόσκινων είναι 8% σε 10% του όγκου στηλών. Η μικρή υγρή ικανότητα εκμετάλλευσης σημαίνει ότι οι υγρές παραμονές στον πύργο για μια σύντομη περίοδο και την πτώση λειτουργούσας πίεσης είναι μικρές, το οποίο είναι ευεργετικό στη λειτουργία των μεταβλητών συνθηκών εργασίας. Ο δομημένος πύργος συσκευασίας μπορεί να σχεδιαστεί στη σειρά 40% σε 120%. Η παραγωγή οξυγόνου του ανώτερου πύργου των εγκαταστάσεων χωρισμού αέρα 12000m3/h των Νο 5 εγκαταστάσεων Shanggang μπορεί να ρυθμιστεί μέσα στη σειρά 9000~14000mm3/h, και η λειτουργούσα σειρά φορτίων είναι μόνο 75%~117%.

4. Το κανονικό χάσμα συσκευασίας είναι μεγάλο

Η δομημένη συσκευασία έχει μια κενή αναλογία περισσότερο από 95%. Στον πύργο δίσκων κόσκινων, η περιοχή πιάτων στομίων αποτελεί 80% του τμήματος πύργων, και η ανοίγοντας αναλογία είναι 8% σε 12%, τα οποία είναι πολύ λιγότερο από την κενή αναλογία του στρώματος υλικών πληρώσεως. Για το ίδιο φορτίο, ο πύργος του συσκευασμένου πύργου είναι μικρότερος από τον πύργο κόσκινων γενικά, η διατομική περιοχή είναι μόνο για 70% του πύργου κόσκινων, ο οποίος είναι συμφέρων για το μεγάλης κλίμακας εξοπλισμό χωρισμού αέρα.

5. Το χρόνο ξεκινήματος συσκευών κονταίνουν πολύ

Η αρχική διαδικασία του εξοπλισμού χωρισμού αέρα δεν είναι καμία λειτουργία παραγωγής προϊόντων, έτσι ο περιορισμός του αρχικού χρόνου είναι ένας από τους τρόπους να σωθεί η ενέργεια και να μειωθεί η κατανάλωση του εξοπλισμού χωρισμού αέρα. Ο αρχικός χρόνος του εξοπλισμού χωρισμού αέρα αναφέρεται στο χρόνο που απαιτείται για να αρχίσει τη μηχανή επέκτασης στην παραγωγή οξυγόνου. Μετά από την ολοκλήρωση της συσκευασίας, το ποσό υγρού που κρατιέται κατά τη διάρκεια της κανονικής διόρθωσης μειώνεται πολύ, και το χρόνο ξεκινήματος των εγκαταστάσεων χωρισμού αέρα κονταίνουν πολύ. Αφότου χρησιμοποιείται η συμβατική συσκευασία στον ανώτερο πύργο, το ποσό υγρού που κρατιέται κατά τη διάρκεια της κανονικής διόρθωσης αυξάνεται πολύ. Μετά από την κάθοδο, το χρόνο ξεκινήματος των εγκαταστάσεων χωρισμού αέρα κονταίνουν πολύ, και ο γενικός χρόνος ξεκινήματος διαρκεί μόνο 26 έως 30 ώρες.

6. Η περιεκτικότητα σε οξυγόνο στο μέρος αργού είναι για 90%.

Για να μειώσει άμεσα σε 1~2×104% από την κρυογόνο διόρθωση, ο θεωρητικός αριθμός πιάτων της στήλης διόρθωσης χρειάζεται περίπου 180 κομμάτια, οι ανάγκες πιάτων πιάτων κόσκινων για 300 κομμάτια, και η αντίσταση είναι μέχρι το kPa περίπου 100. Προφανώς, το ακατέργαστο αργό είναι αυτό είναι αδύνατο να απαλλάξει έξω από τον πύργο, και το ύψος της δομημένης συσκευασίας είναι περίπου 45m. Η αντίσταση είναι μόνο kPa 14 έως 16, έτσι η πραγματοποίηση της πλήρους διαδικασίας αργού διόρθωσης είναι δυνατή.
