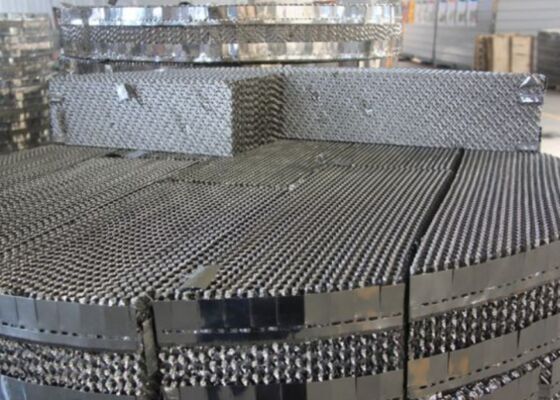

SS304/316 Μεταλλική διάτρητη συσκευασία για λεπτή χημική και κενή απόσταξη
Μεταλλική δομημένη συσκευασίαΕισαγωγή
Η δομημένη συσκευασία μετάλλου Yuanhai είναι παρόμοια με τη δομή της τυποποιημένης συσκευασίας, εκτός από μια λεπτή τροποποίηση στη γεωμετρία της κυματοειδούς στο πάνω και στο κάτω μέρος κάθε στρώματος συσκευασίας.Αυτή η σχετικά μικρή αλλαγή στη γεωμετρία εξαλείφει την απότομη αλλαγή της κατεύθυνσης ροής των φάσεων υγρού και ατμού στη διεπαφή του στρώματος συσκευασίας.
Η συμβατική δομημένη χωρητικότητα συσκευασίας περιορίζεται από την αλληλεπίδραση ροής στην διεπαφή στρώματος, όπου η απότομη αλλαγή κατεύθυνσης περιορίζει την ποσότητα του υγρού και του ατμού που αντιστρέφονται.Καθώς η ροή του υγρού περιορίζεται από τον ατμό που ρέει προς τα πάνω, το υγρό αρχίζει να συσσωρεύεται στην διεπαφή του στρώματος, γεγονός που αυξάνει την πτώση της πίεσης και μπορεί τελικά να οδηγήσει σε πλημμύρα.
Η γεωμετρία της δομημένης συσκευασίας Yuanhai ανακουφίζει τον περιορισμό της ροής υγρού.τα χαρακτηριστικά χαμηλής πτώσης πίεσης των δομημένων συσκευασιών διατηρούνται καλύτερα καθ' όλη τη διάρκεια του εύρους αποτελεσματικής λειτουργίας των συσκευασιώνΤα πλεονεκτήματα της δομημένης συσκευασίας Yuanhai είναι πιο σημαντικά για μικρότερο μέγεθος συρρίκνωσης κυματοειδούς, μεγαλύτερη επιφάνεια συσκευασίας.παρατηρήθηκε αύξηση της παραγωγικής ικανότητας έως 40%.
Μεταλλική δομημένη συσκευασίαΤεχνική προδιαγραφή
Η προδιαγραφή βασίζεται σε υλικό SS304:
| Άρθρο |
Επιφάνεια/μ3 |
Ελεύθερος όγκος
% |
Π
Pa/m |
Θίο, πιάτο.
pc/πίνακα |
Ο συντελεστής F
m/s ((kg/m3) 05 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1. Πάρτε το.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
- 4 με 4.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Μεταλλική δομημένη συσκευασίαΠλεονεκτήματα
| Συμπληρωμένες στήλες |
Στήλες με στρώμα |
| Η μείωση της πίεσης οδηγεί σε σημαντική εξοικονόμηση ισχύος (είναι δυνατή μείωση ισχύος μεγαλύτερη του 5%). |
Μεγαλύτερη πτώση πίεσης, αλλά μικρότερες στήλες. |
| Υψηλή ικανότητα εκτόξευσης. (Μπορεί να μειωθεί στο 40% της σχεδιαζόμενης ικανότητας). |
Περιορισμένη λειτουργία για αποτελεσματική λειτουργία (60-70% της σχεδιαζόμενης χωρητικότητας είναι τυπική). |
| Επιτρέπει την παραγωγή καθαρού αργονίου με απόσταξη, εξαλείφοντας έτσι την ανάγκη για πηγή καθαρού υδρογόνου. |
Μπορεί να χρησιμοποιηθεί για απόσταξη υψηλής πίεσης. |
Μεταλλική δομημένη συσκευασίαΠλεονεκτήματα
Μεγάλος αριθμός θεωρητικών πλακών, μεγάλη ροή και χαμηλή πτώση πίεσης.
Καλές επιδόσεις με χαμηλό φόρτο εργασίας, αυξημένος αριθμός θεωρητικών πλακών με τη μείωση του φορτίου αερίου και σχεδόν μηδενικό κατώτατο όριο φορτίου εργασίας.
Μεγάλη ελαστικότητα λειτουργίας.
Καμία προφανής επίδραση ενίσχυσης·
Εκπλήρωση των απαιτήσεων των μονάδων απόσταξης με μεγάλη ακρίβεια και υψηλή κενότητα, παρέχοντας ευνοϊκές συνθήκες για το σύστημα διαχωρισμού απόσταξης, θερμοευαίσθητο υλικό και προϊόντα υψηλής καθαρότητας.
Μεταλλική δομημένη συσκευασίαΕφαρμογή
Μεταφορά μάζας θερμοκρασιακά ευαίσθητων χημικών προϊόντων
Ορθή πλευρική κατανομή υγρών και αερίων
Αποκάλυψη διαλύτη
Μερίδιο και συνεχής απόσταξη
Συστήματα χαμηλής φόρτισης υγρών
Παροχή των υψηλότερων θεωρητικών σταδίων ανά μέτρο ύψους συσκευασίας
Μείωση της διατήρησης υγρού
Οικονομία λειτουργικού φορτίου των σκαφών
