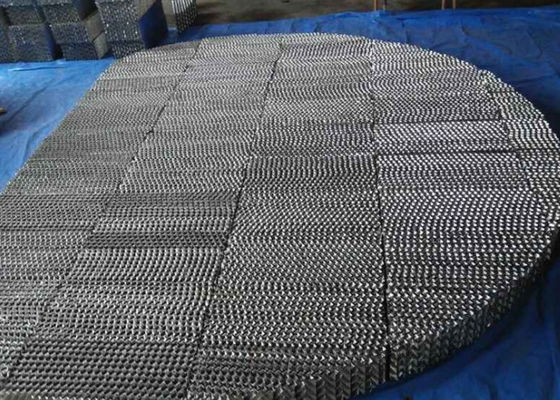

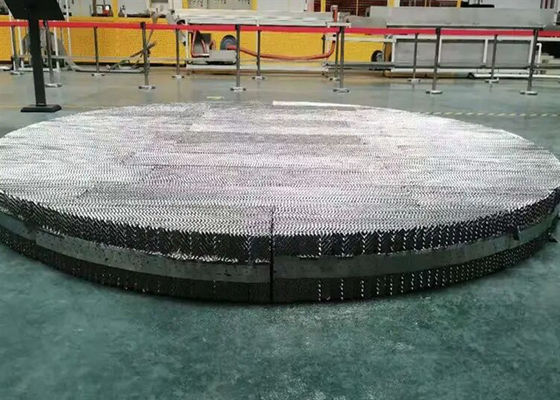

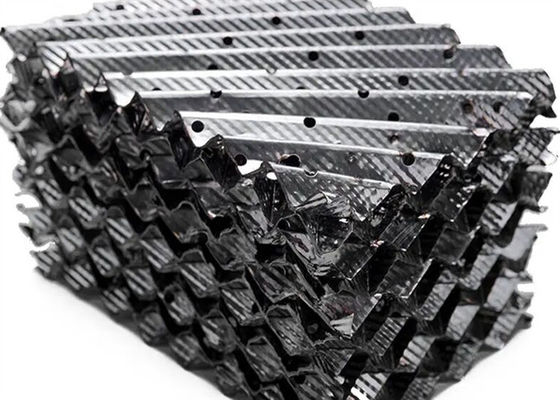

Η μεταλλική δομημένη συσκευασία είναι κατασκευασμένη από διάτρητη πλάκα με κυματοειδή διάταξη στην επιφάνεια και παραμένει το δομικό χαρακτηριστικό της μεταλλικής αλεξίπτωτης συσκευασίας.
Η συσκευασία του πύργου Metal Structure ενισχύει την ομοιόμορφη κατανομή του υγρού και την ικανότητα υγρασίας της επιφάνειας, γεγονός που αυξάνει την αποτελεσματικότητα μεταφοράς μάζας.Η μεταλλική δομημένη συσκευασία έχει χαρακτηριστικό της ειδικής επιφάνειας μεγάλων, υψηλή αναλογία κενού και ελαφρύ βάρος; Στρίψη διαδρομής αερίου μικρή και κανονική, πτώση πίεσης χαμηλή; Ραδιακή διάχυση καλή, επαρκής επαφή υγρού αερίου.
Μεταλλική δομημένη συσκευασίαΠλεονεκτήματα
| Συμπληρωμένες στήλες |
Στήλες με στρώμα |
| Η μείωση της πίεσης οδηγεί σε σημαντική εξοικονόμηση ισχύος (είναι δυνατή μείωση ισχύος μεγαλύτερη του 5%). |
Μεγαλύτερη πτώση πίεσης, αλλά μικρότερες στήλες. |
| Υψηλή ικανότητα εκτόξευσης. (Μπορεί να μειωθεί στο 40% της σχεδιαζόμενης ικανότητας). |
Περιορισμένη λειτουργία για αποτελεσματική λειτουργία (60-70% της σχεδιαζόμενης χωρητικότητας είναι τυπική). |
| Επιτρέπει την παραγωγή καθαρού αργονίου με απόσταξη, εξαλείφοντας έτσι την ανάγκη για πηγή καθαρού υδρογόνου. |
Μπορεί να χρησιμοποιηθεί για απόσταξη υψηλής πίεσης. |
Μεταλλική δομημένη συσκευασίαΠλεονεκτήματα
1Η πτώση πίεσης της δομημένης συσκευασίας είναι σημαντική.
Δεδομένου ότι η επαφή με τη διφορές μεμβράνη αέριο-ρευστό στην δομημένη συσκευασία είναι διαφορετική από την επαφή με φυσαλίδες των δύο φάσεων στο δίσκο σιτών,η πτώση πίεσης του πύργου είναι μόνο 1/4 έως 1/6 του δίσκου σιτώνΓια παράδειγμα, η αντίσταση λειτουργίας του πύργου στην δομημένη συσκευασία είναι 3,5-4,2 kPa, η πίεση λειτουργίας στο κάτω μέρος είναι μόνο 35-45 kPa,Ο κατώτερος πύργος χρησιμοποιεί ακόμα τον πύργο με το σίτο., και η αντίσταση λειτουργίας δεν αλλάζει, έτσι ώστε η πίεση λειτουργίας του κατώτερου πύργου να μειώνεται αντίστοιχα κατά 0,05 ~ 0,06 MPa, γενικά 0,44 έως 0,48 MPa,έτσι ώστε η ισχύς του άξονα του συμπιεστή αέρα να μπορεί να μειωθεί κατά 5% έως 7%.
2Υψηλή απόδοση διαρθρωμένου διαχωρισμού συσκευασίας
Όσο χαμηλότερη είναι η πίεση λειτουργίας της ανώτερης στήλης, τόσο μεγαλύτερος είναι ο διαχωρισμός του οξυγόνου, του αζώτου και του αργονίου, ειδικά ο διαχωρισμός του οξυγόνου και του αργονίου.το ποσοστό εκχύλισης οξυγόνου μπορεί να αυξηθεί κατά 1% έως 3%10%, η πρακτική έχει αποδείξει ότι ο ρυθμός εξαγωγής οξυγόνου των εξοπλισμού διαχωρισμού αέρα έχει φτάσει πάνω από 99%,και το ποσοστό εκχύλισης του αργονίου έχει φτάσει πάνω από 80%.
Ο ρυθμός εκχύλισης της στήλης απόσταξης εξαρτάται σε μεγάλο βαθμό από την ποσότητα αέρα διεύρυνσης που εισέρχεται στην άνω στήλη, ιδίως για τον ρυθμό εκχύλισης του αργώνου,Έτσι η ισοεντροπική απόδοση του τουρβοεπεκταστήρα και η υπερφόρτιση του υπερφόρτισης βελτιώνονται συνεχώς.Η αναλογία είναι το κλειδί για την αύξηση του ρυθμού εκχύλισης της στήλης απόσταξης.
3Η κανονική συσκευασία έχει μικρή χωρητικότητα υγρού.
Ο όγκος της δομημένης στρογγυλοποιημένης στήλης είναι γενικά μόνο 1% έως 6% του όγκου της στήλης, ενώ η χωρητικότητα της στήλης φίλτρου είναι 8% έως 10% του όγκου της στήλης.Η μικρή χωρητικότητα διατήρησης υγρού σημαίνει ότι το υγρό παραμένει στον πύργο για μικρό χρονικό διάστημα και η πτώση της λειτουργικής πίεσης είναι μικρήΟ δομημένος πύργος συσκευασίας μπορεί να σχεδιαστεί στο εύρος 40% έως 120%.Η παραγωγή οξυγόνου του ανώτερου πύργου του εργοστασίου διαχωρισμού αέρα 12000m3/h του Shanggang No.5 Η εγκατάσταση μπορεί να ρυθμιστεί στο εύρος 9000~14000mm3/h και το εύρος λειτουργικού φορτίου είναι μόνο 75%~117%.
4- Το κενό είναι μεγάλο.
Η δομημένη συσκευασία έχει αναλογία κενού άνω του 95%.Στον πύργο του δίσκου πλέγματος, η έκταση της πλάκας ανοίγματος αντιπροσωπεύει το 80% του τμήματος του πύργου και η αναλογία ανοίγματος είναι 8% έως 12%,που είναι πολύ μικρότερες από την αναλογία κενού του στρώματος πλήρωσηςΓια το ίδιο φορτίο, ο πύργος του γεμάτου πύργου είναι μικρότερος από τον πύργο πίεσης· γενικά, η περιοχή της διατομής είναι μόνο περίπου 70% του πύργου πίεσης,που είναι ευνοϊκό για εξοπλισμό διαχωρισμού αέρα μεγάλης κλίμακας.
5Ο χρόνος εκκίνησης της συσκευής μειώνεται σημαντικά.
Η διαδικασία εκκίνησης του εξοπλισμού διαχωρισμού αέρα δεν είναι λειτουργία εξόδου προϊόντος,Έτσι, η συντόμευση του χρόνου εκκίνησης είναι ένας από τους τρόπους εξοικονόμησης ενέργειας και μείωσης της κατανάλωσης του εξοπλισμού διαχωρισμού αέραΟ χρόνος έναρξης του εξοπλισμού διαχωρισμού αέρα αναφέρεται στον χρόνο που απαιτείται για την έναρξη της μηχανής διεύρυνσης μέχρι την έξοδο οξυγόνου.η ποσότητα υγρού που συγκρατείται κατά τη διάρκεια της κανονικής διόρθωσης μειώνεται σημαντικάΜετά τη χρήση της συμβατικής συσκευασίας στον άνω πύργο, η θερμοκρασία της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκρασίας της θερμοκραη ποσότητα υγρού που συγκρατείται κατά τη διάρκεια της κανονικής διόρθωσης αυξάνεται σημαντικάΜετά την κάθοδο, ο χρόνος εκκίνησης της μονάδας διαχωρισμού αέρα μειώνεται σημαντικά και ο γενικός χρόνος εκκίνησης διαρκεί μόνο 26 έως 30 ώρες.
6Η περιεκτικότητα σε οξυγόνο στο κλάσμα του αργόνου είναι περίπου 90%.
Για να μειωθεί απευθείας σε 1~2×10-4% με κρυογενή εκκαθάριση, ο θεωρητικός αριθμός πλάκας της στήλης εκκαθάρισης χρειάζεται περίπου 180 κομμάτια, η πλάκα πλάκας πλέγματος χρειάζεται περίπου 300 κομμάτια,και η αντίσταση είναι έως περίπου 100 kPaΠροφανώς, το ακατέργαστο άργον είναι αδύνατο να εκφορτωθεί από το εξωτερικό του πύργου, και το ύψος της δομημένης συσκευασίας είναι περίπου 45 μέτρα.Έτσι η πραγματοποίηση της πλήρους διαδικασίας διόρθωσης με άργονο είναι δυνατή..
