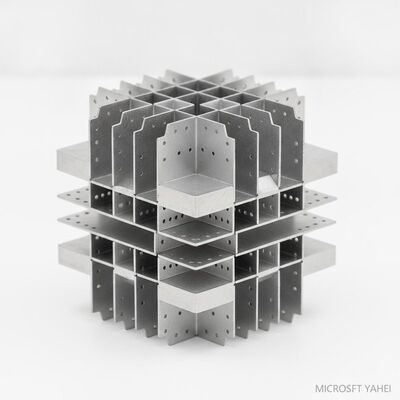

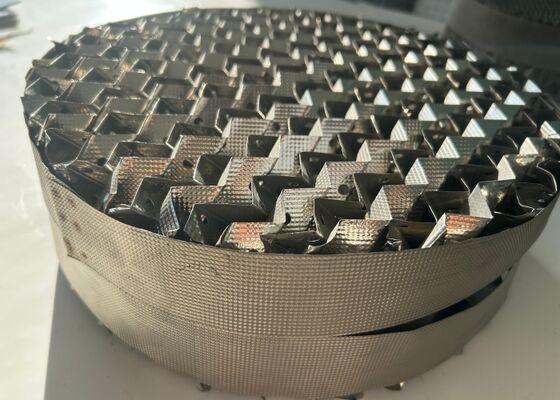

SS304 Συσκευή κυματισμένης μεταλλικής δομής για πύργους απόσταξης
Περιγραφή συσκευασίας δομής κυματοειδούς μετάλλου SS304

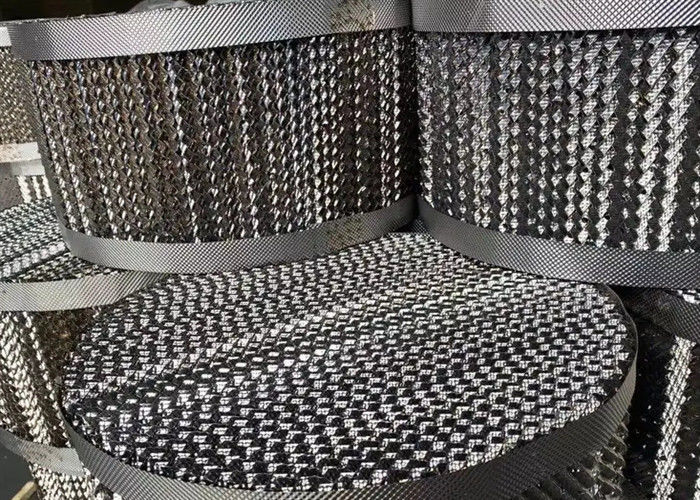

Σωλήνες για την κατασκευή συσκευασιών με δομή από κυματοειδή μέταλλο SS304, επίσης γνωστές ως διάτρητες κυματοειδείς πλάκες συσκευασίας,είναι συναρμολογημένο από πολλά κομμάτια λεπτών φύλλων από ανοξείδωτο χάλυβα 304, με σφραγισμένα πυκνά μικροτρύπα και πιεσμένα σε κανονικά κυματοειδή σχήματαΟι γειτονικές κυματοειδείς πλάκες διατίθενται σε αντίστροφη κλίση (30° ή 45°),και κάθε στρώμα συσκευασίας στοιβάζεται κατά πλάτος κατά 90° κατά το άνω στρώμα μέσα στους πύργους απόσταξης για να σχηματιστεί ένα οργανωμένο, ομοιόμορφα κανάλια ροής αερίου-ρευστότητας.
Η μικροπορώδης δομή στις επιφάνειες των πλακών βελτιστοποιεί τη διανομή υγρών και την υγρασία της επιφάνειας, εξαλείφοντας αποτελεσματικά τη ροή των καναλιών και τη ροή των τοίχων στο εσωτερικό του πύργου.Κατασκευασμένο από υψηλής ποιότητας ανοξείδωτο χάλυβα SS304, αυτή η δομημένη συσκευασία εξισορροπεί την υψηλή μηχανική αντοχή, την εξαιρετική αντοχή στη διάβρωση και την σταθερή απόδοση μεταφοράς μάζας, που χρησιμοποιείται ευρέως ως μέσο μεταφοράς μάζας πυρήνα για ατμοσφαιρικές,Πύργοι απόσταξης κενού και ακριβείας στη χημική επεξεργασία.
Τεχνικό δελτίο δεδομένων:
| Παράμετρος |
Προδιαγραφές |
| Υλικές επιλογές |
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. |
| Περιοχή επιφάνειας |
125×750 m2/m3 (προσαρμόζεται στις ανάγκες της διαδικασίας) |
| Μείωση πίεσης |
10·50 Pa/m (30·50% χαμηλότερη από την τυχαία συσκευασία) |
| HETP (ύψος ισοδύναμος με θεωρητική πλάκα) |
0.2·0.5m (βελτιστοποιημένο για υψηλή καθαρότητα) |
| Δυνατότητα (Cs Factor) |
00,05 ̇ 0,12 m/s (υψηλή απόδοση) |
| Θέρμανση λειτουργίας |
-200°C έως +550°C (εξαρτάται από το υλικό) |
| Αντίσταση στη διάβρωση |
Εξαιρετική (316L για οξέα/χλωριούχα περιβάλλοντα) |
| Πιστοποιητικά |
ISO 9001 |
Κοινές προδιαγραφές
- Υλικό: SS304 (προαιρετικά: SS304L, SS316, SS316L)
- Τυποποιημένα μοντέλα: 125Y, 250Y, 350Y, 500Y, 700Y· διαθέσιμη σειρά χαμηλής πίεσης X-type
- Δάχος πλάκας: 0,15 mm ̇ 0,25 mm
- Υψόμετρος συσκευασίας: 50 mm / 100 mm / 200 mm
- Προσαρμογή: διάμετρος πύργου, ύψος συσκευασίας, επεξεργασία επιφάνειας κατόπιν αιτήματος
Χαρακτηριστικά της συσκευασίας κυματοειδούς μεταλλικής δομής SS304
- Υψηλή απόδοση διαχωρισμού: μεγάλη ειδική επιφάνεια (κοινά μοντέλα: 125Y/250Y/350Y/500Y m2/m3),επαρκής έκταση επαφής αερίου-ρευστότητας για την επίτευξη υψηλών θεωρητικών αριθμών πλακών για ακριβή διαχωρισμό των συστατικών.
- Υπερ-χαμηλή πτώση πίεσης: Οι τακτικές γεωμετρικές διαδρομές ροής μειώνουν την αντίσταση της ροής αερίου, εξοικονομώντας την κατανάλωση ενέργειας ειδικά για τις συνθήκες εργασίας της απόσταξης υπό κενό.
- Υψηλή ικανότητα χειρισμού υγρών: Ο σχεδιασμός υψηλού κενού υποστηρίζει μεγάλη ροή υγρού αερίου, κατάλληλη για συνεχή λειτουργία πύργου υψηλού φορτίου.
- Εξαιρετική διανομή υγρού: Οι διάτρητες τρύπες επιτυγχάνουν χοντρή και λεπτή διπλή διανομή υγρού, ενισχύουν την οριζόντια ανάμειξη υγρού και αποφεύγουν τη ροή της μεροληψίας του υγρού.
- Ανώτερη απόδοση υλικού SS304: Αντιστέκεται στην οξείδωση, την αδύναμη διάβρωση από οξέα και οργανικούς διαλύτες, σταθερό εύρος θερμοκρασίας εργασίας από -200°C έως 400°C, ανθεκτική διάρκεια ζωής,εύκολο καθάρισμα και αντιαντίθετο στη μόλυνση.
- Προσαρμόσιμο μέγεθος: Μπορεί να κατασκευαστεί σε κυκλικά τμήματα συσκευασίας που ταιριάζουν με τις διαμέτρους του πύργου από 150 mm έως 12000 mm, υποστηρίζοντας τις εξατομικευμένες προδιαγραφές OEM.
Εφαρμογές των συσσωρευτών κυματισμένης μεταλλικής δομής SS304
Επεξεργασία πετροχημικών:
Ακατέργαστο πετρέλαιο ατμοσφαιρική/ατμοσφαιρική απόσταξη
Στήλες διαχωρισμού αρωματικών (BTX)
Συστήματα καθαρισμού ολεφινών
Μονάδες ανάκτησης διαλύτη
Επεξεργασία αερίων:
Συσκευές για την απομάκρυνση οξέος από αέρια
Πύργοι αφυδάτωσης γλυκόλης
Αμαξοστοιχίες καθαρισμού ΥΦΑ
Στήλες απορρόφησης δέσμευσης CO2
Χημικά ειδικά:
Φαρμακευτική απόσταξη υψηλής καθαρότητας
Παραγωγή χημικών προϊόντων ηλεκτρονικής ποιότητας
Μεθόδους λεπτού χημικού διαχωρισμού
Χημικά ειδικά:
Φαρμακευτική απόσταξη υψηλής καθαρότητας
Παραγωγή χημικών προϊόντων ηλεκτρονικής ποιότητας
Μεθόδους λεπτού χημικού διαχωρισμού
Συστήματα κατασκευής:
Επιλογή υλικού
Σύνθετα υψηλής καθαρότητας επαληθευμένα με ανάλυση XRF.
Επεξεργασία κυματισμού ακριβείας
Η υδραυλική διαμόρφωση CNC εξασφαλίζει ακρίβεια γωνίας ± 0,5°.
Επεξεργασία επιφάνειας
Ηλεκτροφώτιση (Ra ≤ 0,4μm) ή επικάλυψη από PTFE για αντοχή σε μόλυνση.
Έλεγχος ποιότητας
Τριδιάστατη σαρώση λέιζερ για διαμετρική επαλήθευση.
Δοκιμές αλατιού (περισσότερες από 1.000 ώρες για τις επικαλυμμένες παραλλαγές).
Ζητήστε δείγματα με τις λειτουργικές σας παραμέτρους για δωρεάν ανάλυση απόδοσης!
